產品詞5：

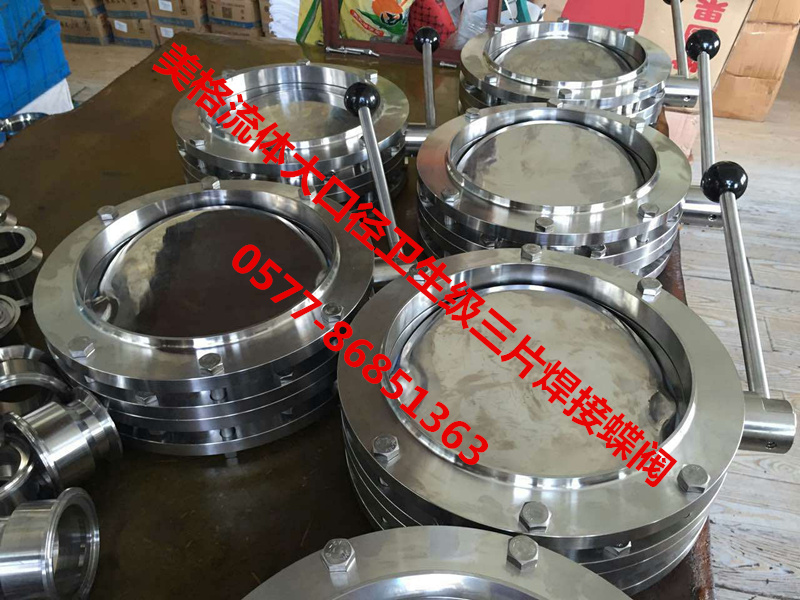

大口徑衛生級快裝蝶閥、大口徑衛生級焊接蝶閥、大口徑衛生級蝶閥、衛生級大口徑蝶閥

產品介紹：蝶閥卓越的優點就是它們緊湊輕巧的結構。碟板全開時，流量通過性好，介質也不會被機械污染。

蝶閥,無論手動或者自動操作,都可以應用到食品、飲品、酒品、藥品、化妝品和化工工業的液體產品中。

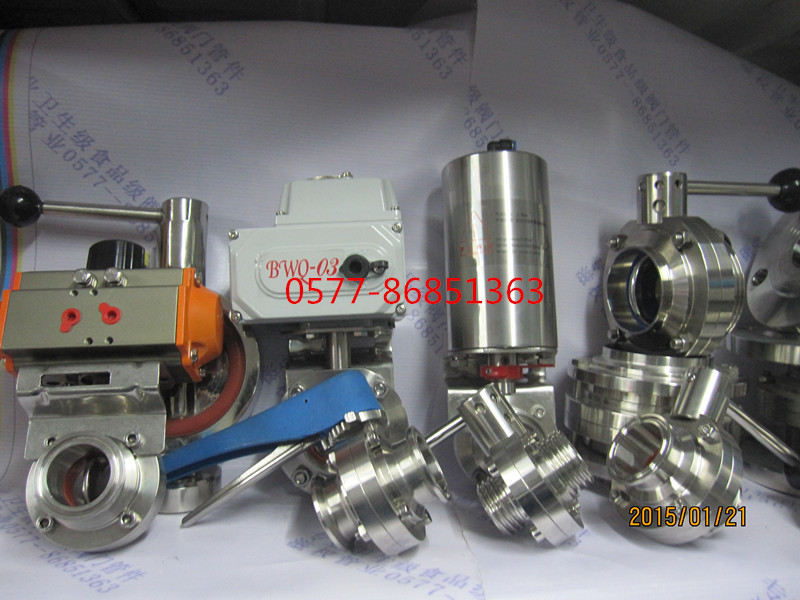

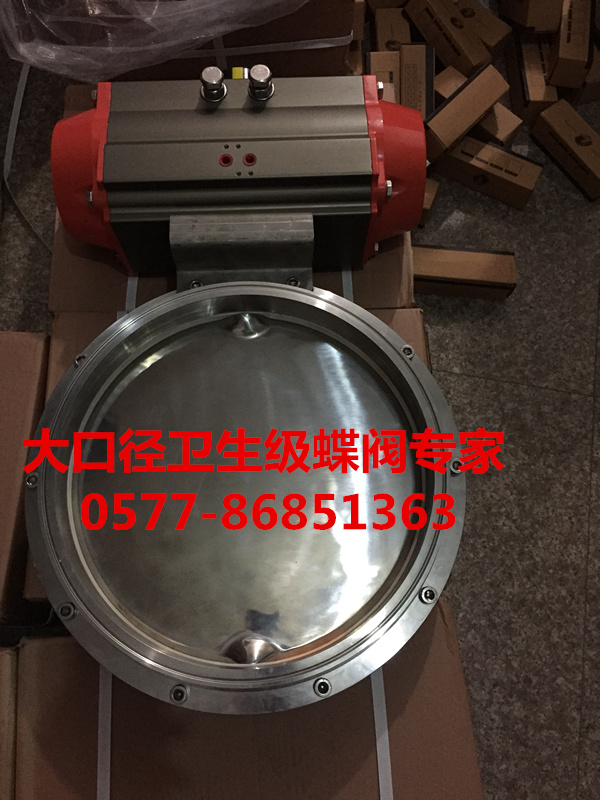

操作原理：蝶閥可以通過執行器操作也可由手柄手動操作。手柄控制閥門“開”和關閉物位置，當然也可以調節到其他間的位置。執行器把活塞的軸向運動轉換成90度旋轉，傳輸給蝶閥。

工作原理：手動操作或驅動裝置操作

手動操作：拉桿定位型,多位定位型

【產品優點】

該蝶閥結構簡單、體積小、重量輕、安裝尺寸小、安裝方便。 流體進、出該閥方向可任意選擇，具有雙向作用。 水平管道、垂直管道均可安裝。 操作方便，開關迅速，定位準確。手柄只需轉動90°即可實現開關，蝶閥全開、45°開度和全關均設有手柄定位。 密封性能好，使用 超級奧氏體不銹鋼 壽命長。閥座采用硅橡膠密封，具有很好的回彈性和高的使用壽命。 該蝶閥可用于調節流量。手柄可于45°轉角處定位，因此蝶板可以半開用于調節流量。

 公 稱 壓 力 PN(mpa) 1.0 殼體試驗壓力 PS(mpa) 1.5 密封試驗壓力 1.1 氣密性試驗壓力 0.6 適 用 介 質 乳制品、食品、制藥、啤酒、化妝品等 適 用 溫 度 -10℃—+95℃

【主要零件材料】

零件名稱 材 料 閥 體 06Cr19Ni10(SUS304) 06Cr17Ni12Mo2(SUS316L) 蝶 板 06Cr19Ni10(SUS304) 06Cr17Ni12Mo2(SUS316L) 密封材質： 硅橡膠 氟橡膠 三元乙丙橡膠

【產品選用說明】

請按照產品性能規范所提供的介質適用范圍、壓力等級范圍、溫度適用范圍正確選用產品，以免發生意外。

【 產品維護使用及安裝說明】

1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。

2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。 水平管道、垂直管道均可安裝。

3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。

4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。

5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。

【產品制造、檢驗標準】 制造標準：GB/T12237-1989 檢驗標準：GB/T13927-1992 JB/T9092-1999
