衛生級片式絲扣球閥的產品特征
發表時間：2013-02-27 / 點擊： 0次

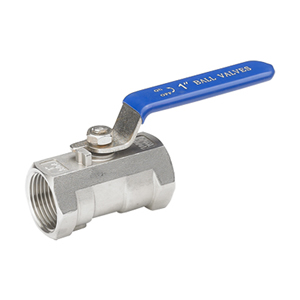

一、衛生級不銹鋼一片式內螺紋球閥產品特征
一片式內絲球閥公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
二、衛生級不銹鋼一片式內螺紋球閥主要連接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
三、衛生級不銹鋼一片式內螺紋球閥主要零部件材料http://flutelessonssingapore.com
零件名稱 | 材質 |
密封圈 | 聚四氟乙烯PTFE |
球體 | 不銹鋼SS316 |
密封墊 | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼SS316 |
閥體 | 不銹鋼CF8M |
閥桿 | 不銹鋼SS316 |
止推墊圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不銹鋼SS304 |
